Установка для утилизации нефтешламов «УУН-0,8» предназначена для термического обезвреживания и утилизации твёрдых бытовых и промышленных, в том числе нефтесодержащих, отходов (расширенный список указан в Госэколэкспертизе). Технологически применима для обезвреживания замазученных грунтов и твёрдых горючих нефтесодержащих отходов, образующихся при проведении работ связанных с ликвидацией аварийных разливов нефти и нефтепродуктов, нефтешламов, промасленных опилок, ветоши, отработанных автомобильных фильтров, отработанных сорбентов.
Установка для утилизации нефтешламов «УУН-0,8» соответствует требованиям технических условий ТУ 3689-018-13459929-07, государственных стандартов ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75
Условия транспортирования и хранения оборудования
| Наименование показателей | Значение |
| Климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69 | У1 — Для эксплуатации на открытом воздухе в макроклиматических районах с умеренным и холодным климатом. Температура воздуха: -40…+40°С |
| Условия хранения и транспортирования в зависимости от воздействия климатических факторов внешней среды по ГОСТ 15150-69 | 7 (Ж1) – открытые площадки в макроклиматических районах с умеренным и холодным климатом в условно чистой атмосфере. Температура воздуха -50…+50°С |
| Степень защиты электрооборудования оборудования по ГОСТ 14254-2015 | IP 54 |
Технические характеристики
Основные технические характеристики приведены в таблице.
| Наименование параметров и показателей оборудования | Единицы измерения | Значения показателей |
| Производительность установки, не более * | кг/ч | 2200 |
| м3/ч | 1 | |
| Установленная электрическая мощность установки, не более (без ТЭН бака водоподготовки 12 кВт) | кВт | 32 |
| Электропитание установки | В | 380±10% |
| Электрическая мощность основной горелки | кВт | 1,26 |
| Электрическая мощность горелки камеры дожига | кВт | 0,5 |
| Тепловая мощность основной горелки — минимум — максимум | кВт кВт | 230 900 |
| Расход природного газа при номинальной мощности основной горелки (при 760мм рт. ст. и 20˚С по ГОСТ 2939-63) | нм³/час | 86±4,3 |
| Тепловая мощность горелки дожигателя — минимум — максимум | кВт кВт | 100 390 |
| Расход природного газа при номинальной мощности горелки камеры дожига (при 760мм рт. ст. и 20˚С по ГОСТ 2939-63) | нм³/час | 36,5±1,8 |
| Разовая загрузка, не более | м3 | 1,5 |
| Номинальный объём жидкости в скруббере | литр | 6000 |
| Расход технической воды, не более | м3/ч | 0,3 |
| Температура в камере сгорания, не более | оС | 900 |
| Температура в камере дожига, не более | оС | 1100 |
| Обслуживающий персонал | человек | 3 |
| Габаритные размеры установки | мм | 14750х11350х7000 без поста управления |
| Масса установки | кг | 12000 |
Допустимые характеристики нефтесодержащих отходов, поступающего на вход в оборудование
| Наименование параметра | Величина |
| Предельное содержание нефтепродуктов, % | 15* |
| Влажность, не более, % | 20** |
| Содержание твердой фазы, не менее, % | 70 |
| Температура подаваемых отходов, не ниже ℃ | + 10 |
| Максимальный размер отдельных элементов утилизируемых отходов, не более, мм — сечением — длиной | 200х200*** 200 |
| Легковоспламеняющиеся, токсичные, агрессивные и радиоактивные вещества в составе сырья | Не допускаются |
| Спекающиеся материалы | Не допускаются |
* Для сохранения рабочей производительности в сырье с содержанием нефтепродуктов более 15% перед загрузкой в установку необходимо подмешивать инертный материал (например: песок, обожжённый грунт или опилки) до соблюдения требуемых параметров, при этом температура в камере сгорания не должна превышать 900 ºС.
При утилизации отходов, содержащих легковоспламеняющиеся вещества, не относящиеся к нефтепродуктам, необходимо привести калорийность утилизируемых материалов к нефтешламам с содержанием нефтепродуктов не более 15% по ГОСТ 5180-2015.
** При влажности сырья более 20% происходит увеличение потребления топлива горелками во время работы установки.
*** Не допускается попадание в установку механических частиц, превышающих указанные размеры.
Увеличение нефтесодержания, влажности, содержания воды и снижение температуры подаваемых отходов не препятствует эксплуатации установки, однако резко снижает ее максимальную производительность по весу или объему. Для утилизации замерзших отходов необходимо их измельчить и соответственно подготовить.
Устройство и работа

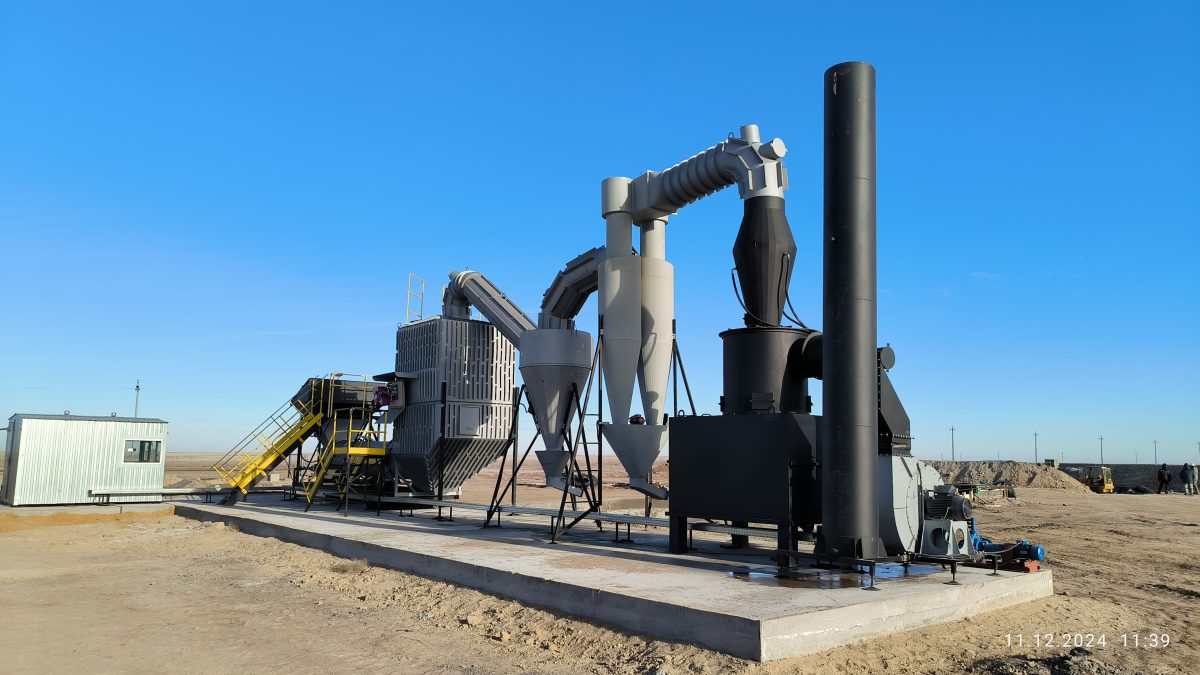

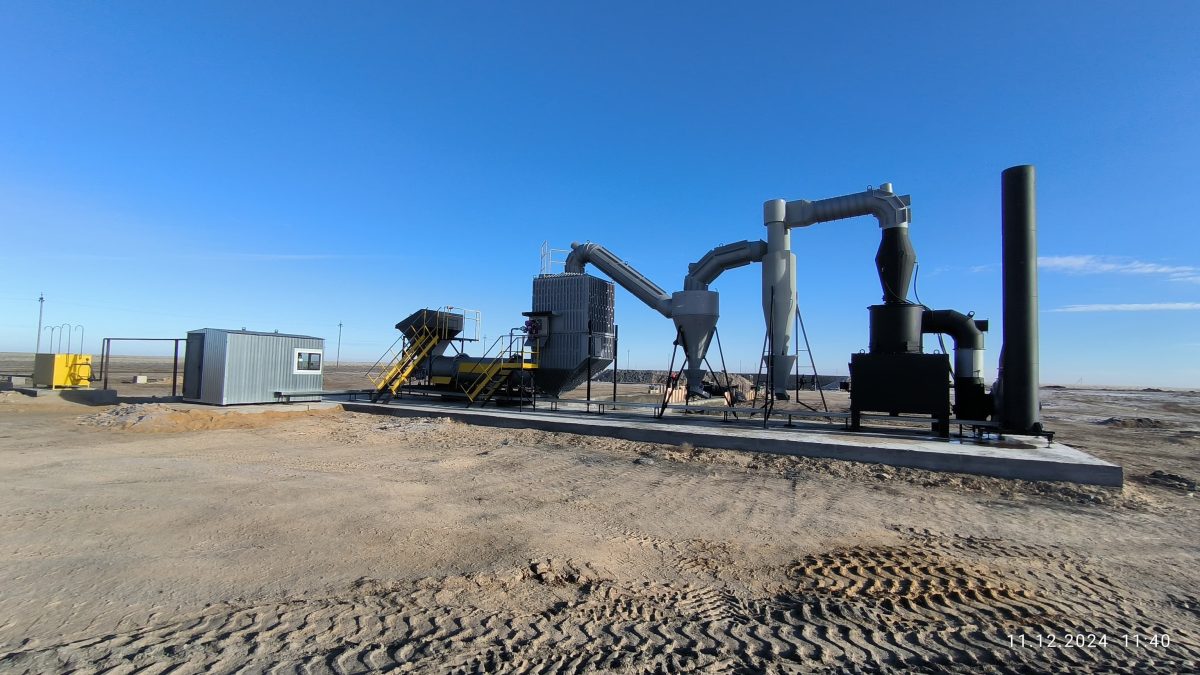

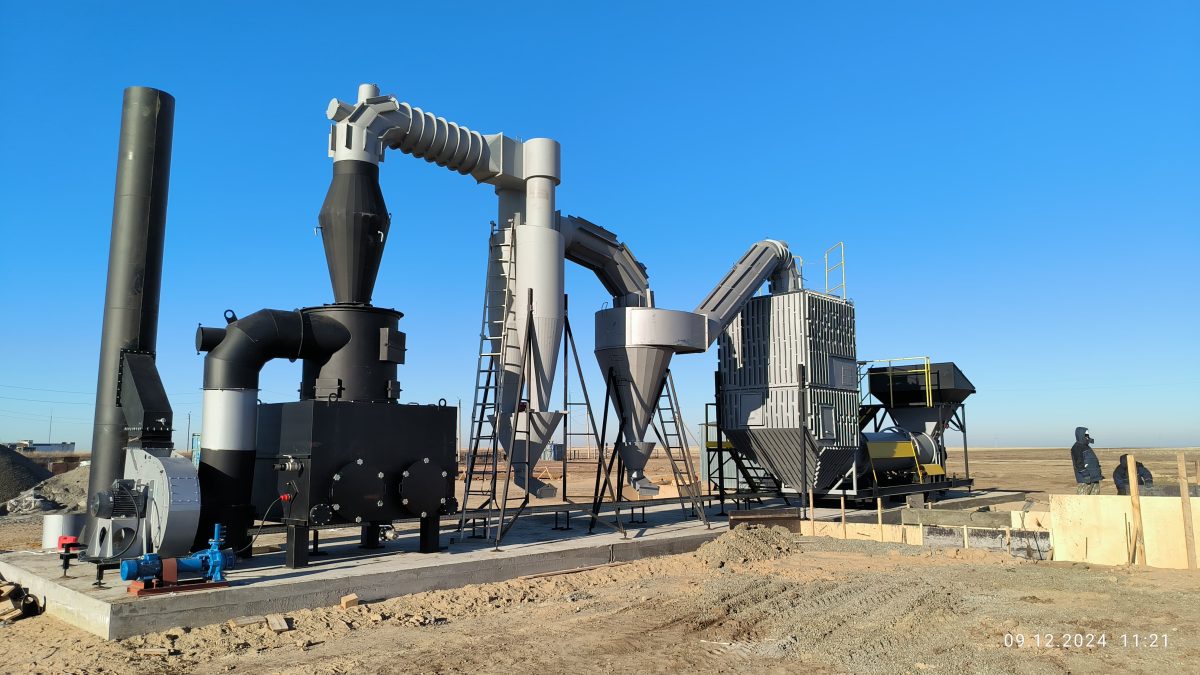

Подготовленные к сжиганию отходы загружаются в приёмную воронку и при помощи шнекового транспортера подаются во вращающуюся камеру сгорания.
В камере сгорания происходит термическое обезвреживание отходов. Камера сгорания — это модуль сжигания с основной вращающейся трубой в комплекте с горелкой. Наружный диаметр камеры сгорания 1020мм, длина камеры сжигания 6000. Камера сгорания имеет ограждение для исключения прикосновения к горячим поверхностям. Внутри камеры сгорания применена система перемешивания отходов. Привод камеры сгорания вращает камеру вокруг своей продольной оси, обеспечивая равномерное прогорание отходов. Горелка камеры сгорания служит для поддержания необходимой температуры в камере сгорания.
Газовоздушная смесь, образовавшаяся в процессе работы установки в камере сгорания, попадает в камеру дожига, где происходит удаление из неё крупных фракций механических примесей сгоревших частиц. Камера дожига отходящих газов изготовлена из нержавеющей стали. Предусмотрена площадка обслуживания с лестницей. Предусмотрены взрывные люка которые дополнительно являются люками для очистки камеры дожига. Оборудована местами под установку горелки. Отходы сжигания ссыпаются из камеры дожига по выгрузному желобу.
После камеры дожига газовоздушная смесь попадает в циклон-искрогаситель, где происходит удаление из неё мелких фракций механических примесей сгоревших частиц. Осевшие частицы ссыпаются из циклона в выгрузной желоб. После циклона газы попадают в скруббер, где происходит окончательная их очистка, от несгоревших окислов, сажи и мелких механических примесей, а также частичное охлаждение потока газов. Очищенная газовая смесь отводится в атмосферу при помощи дымососа через дымовую трубу. Осадок из скруббера, образовавшийся в процессе очистки газов, подлежит повторной утилизации с приведением к характеристикам указанных в таблице.
Эксплуатационные ограничения
| Наименование параметра | Рабочие значения параметров | Предельные значения параметров |
| Температура воздуха окружающей среды | -30…+40°С | -40…+40°С |
| Температура воздуха внутри отапливаемых помещений | +10…+40°С | +5…+45°С |
| Напряжение питающей сети | 380 В | 360…440 В |
