Установка по сжиганию ТКО, ТБО др. отх. «Базовая» 1020/1620 мм от 2 до 8 тонн/час

Установка серия «Базовая» имеет техническую возможность сжигания твердо коммунальных, твердо бытовых отходов и других отходов. Установка имеет всю разрешительную документацию и ГЭЭ. Обезвреживание 3486 видов отходов и 200 видов отходов на утилизацию.

В зависимости от отхода заказчика установка может комплектоваться шредерам измельчителем.

ВНИМАНИЕ универсальных шредеров измельчителей не бывает!!!

В зависимости от отхода подбирается свой шредер измельчитель.

Виды отходов, подлежащих переработке

— Пластиковые изделия;

— Отработанные фильтры;

— Промасленная ветошь;

— Бумажные изделия;

— Отходы от жилищ, офисных и складских помещений

— Отходы упаковки из разнородных полимерных материалов;

— Отходы деревянных конструкций/изделий;

— Теплоизоляционные материалы на основе экструдированного пенополистирола;

— Твердые коммунальные отходы.

— Отходы канализационных очистных сооружений (осадки, фильтра, загрузка фильтров)

— Загрязненные отходы пластиков, полипропиленовых упаковок, пленок различного вида и содержания (исключения галогенизированные загрязнители, и отходы тяжелых металлов, пестициды)

Дополнительно на установке обезвреживаются отходы III, IV, V класса опасности.

Описание процесса

В камере сгорания происходит термическое обезвреживание отходов.

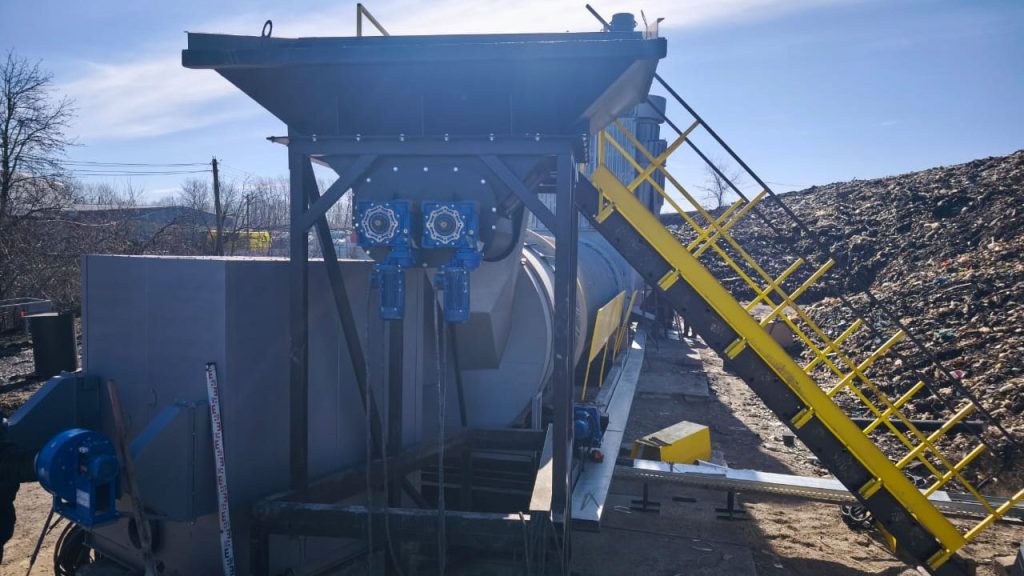

Камера сгорания — это модуль сжигания с основной вращающейся трубой в комплекте с горелкой на жидком или газообразном топливе.  Наружный диаметр камеры сгорания 1620мм, а длина — 8000мм. Камера сгорания футерована жаропрочно нержавеющей сталью и имеет ограждение для исключения прикосновения к горячим поверхностям. Внутри камеры сгорания применена система перемешивания отходов. Привод камеры сгорания вращает камеру вокруг своей продольной оси, обеспечивая равномерное прогорание отходов.  Горелка камеры сгорания служит для поддержания необходимой температуры в камере сгорания.

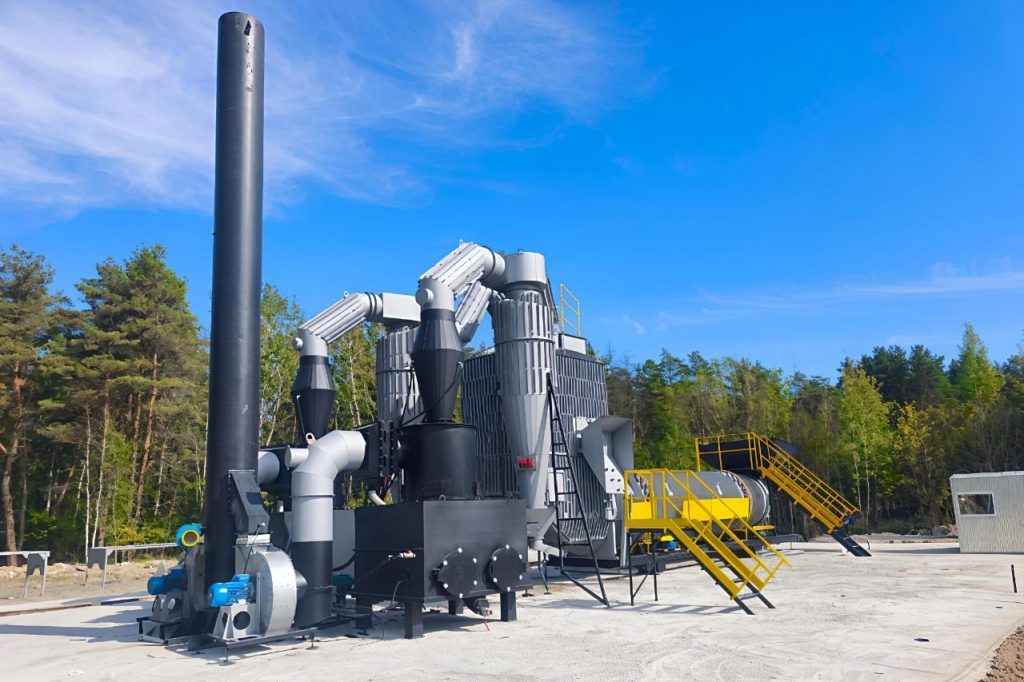

Газовоздушная смесь, образовавшаяся в процессе работы установки в камере сгорания, попадает в камеру дожига, где происходит удаление из неё (фильтрация) крупных фракций механических примесей сгоревших частиц и дожиг отходящих газов.

Камера дожига отходящих газов изготовлена из нержавеющей стали. Предусмотрена площадка обслуживания с лестницей. Камера дожига оборудована взрывными люками, которые дополнительно являются люками для очистки, а также оборудована горелкой.  Отходы сжигания ссыпаются из камеры дожига по выгрузному желобу.

После камеры дожига газовоздушная смесь попадает в циклон-искрогаситель, где происходит удаление из неё мелких фракций механических примесей сгоревших частиц. Осевшие частицы ссыпаются из циклона в выгрузной желоб.

После циклона газы попадают в скруббер, где происходит окончательная их очистка, от несгоревших окислов, сажи и мелких механических примесей, а также частичное охлаждение потока газов. Очищенная газовая смесь отводится в атмосферу при помощи дымососа через дымовую трубу.  Шлам, скапливающийся в скруббере в процессе очистки газов, подлежит повторной утилизации.

Схема установки «Базовая 1020 мм.

Видео обзор установки

Технические характеристики «Базовая 1020 мм.

Установка «Базовая» 1620 мм

Технические характеристики «Базовая 1620 мм.

№	Наименование параметров и показателей оборудования	Единицы измерения	Значения показателей
1	Производительность установки	кг/ч	от 1800 до 8000
2	Потребляемая мощность установки, не более	кВт	50
3	Электропитание установки	В	380±10%
4	Электрическая мощность основной горелки	кВт	1,26
5	Электрическая мощность горелки дожигателя	кВт	0,5
6	Тепловая мощность основной горелки — минимум — максимум	кВт кВт	400 — 800
7	Расход дизеля основной горелки — минимум — максимум	кг/час кг/час	43 — 85
8	Расход газа основной горелки — минимум — максимум	м3/час м3/час	43 — 86
9	Тепловая мощность горелки дожигателя — минимум — максимум	кВт кВт	110 — 345
10	Расход дизеля горелки дожигателя — минимум — максимум	кг/час кг/час	18 — 36
11	Расход газа горелки дожигателя — минимум — максимум	м3/час м3/час	18 — 36,5
12	Номинальный объём жидкости в скруббере	литр	9000
13	Температура в камере сгорания, не более	оС	800
14	Температура в дожигателе, не более	оС	1000
15	Обслуживающий персонал	человек	2…3
16	Габаритные размеры установки(без поста управления)	мм	21000х7000
17	Масса установки	кг	25000

Выходной продукт после утилизации

В результате обезвреживания отходов в выгрузном бункере образуется вторичный твердый сыпучий отход 4-5 класса опасности – зола от термической обработки. Получаемый после утилизации/переработки продукт (зола) пригоден для использования при рекультивации факельных амбаров, карьеров, временных накопителей для отходов бурения и в качестве добавки в отсыпку и обваловку кустовых площадок, автодорог.

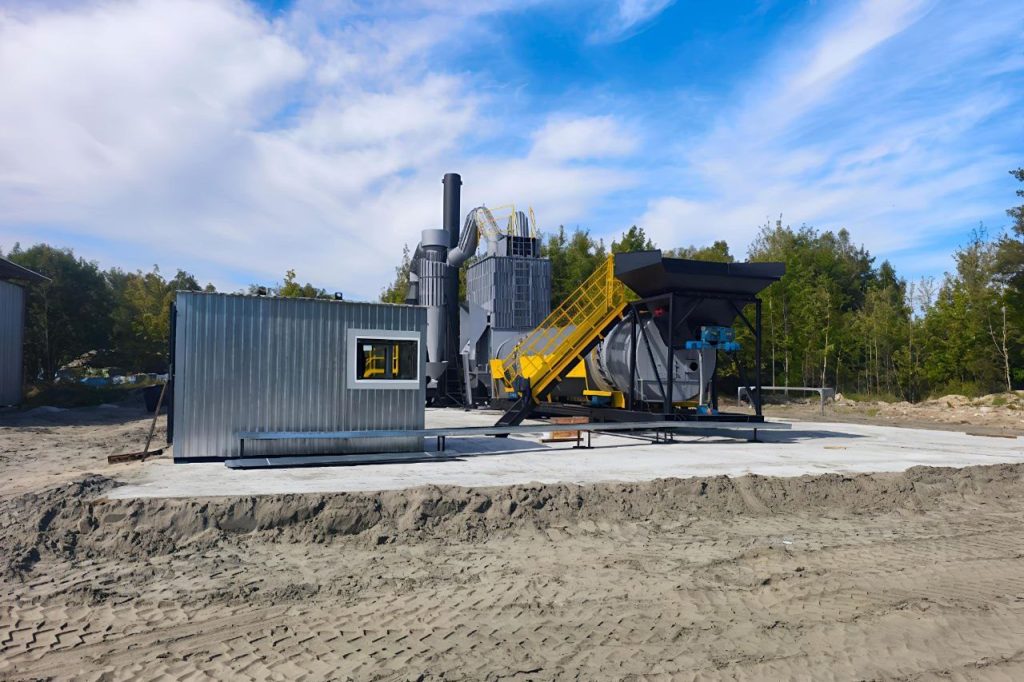

Видео, фотогалерея
